Klassifizierung und technische Parameter von Glasfaser Steckverbindern
Was ist ein LWL-Stecker?
Der Glasfaser Steckverbindern ist eine Vorrichtung zur abnehmbaren (beweglichen) Verbindung zwischen Lichtwellenleiter und Lichtwellenleiter. Es verbindet die beiden Endflächen der optischen Faser präzise, so dass die von der sendenden optischen Faser abgegebene optische Energie maximal an die empfangende optische Faser gekoppelt werden kann und die Auswirkungen auf das System aufgrund ihres Eingriffs in die optische Verbindung minimiert werden. Dies ist die Grundvoraussetzung für Glasfaser Steckverbindern. Glasfaser Steckverbindern beeinträchtigen bis zu einem gewissen Grad die Zuverlässigkeit und Leistung des optischen Übertragungssystems.
Grundlegende Einführung des Glasfaser Steckers
Es wird für wieder steckbare Verbindungsvorrichtungen zwischen optischen Fasern verwendet, die auch als optische Faserverbindungen bezeichnet werden. Die wichtigsten Leistungsparameter (und typischen Werte) sind:
Einfügungsverlust (<0,5 dB), Wiederholbarkeit des Steckers und Austauschbarkeit zwischen den Steckverbindern (500-fache Änderungen) usw. Bei Verwendung in Hochgeschwindigkeitsübertragungssystemen mit hoher Kapazität ist auch eine geringe Reflexion erforderlich.
Glasfaserverbinder können gemäß verschiedenen Übertragungsmedien in übliche Singlemode- und Multimode-Steckverbinder für optische Fasern auf Siliziumbasis unterteilt werden. Es gibt andere wie: Glasfaserverbinder mit Kunststoffen als Übertragungsmedien; Entsprechend der Struktur des Steckverbinders kann er unterteilt werden in: Verschiedene Formen wie FC, SC, ST, LC, D4, DIN, MU, MT usw. Unter diesen werden ST-Verbinder üblicherweise für Verdrahtungsgeräte verwendet, wie beispielsweise Glasfaserverteilungsrahmen, Lichtleitermodule usw.; Die SC- und MT-Anschlüsse werden normalerweise auf der Seite der Netzwerkgeräte verwendet. Entsprechend der Form der Faserendfläche wird sie in FC, PC (einschließlich SPC oder UPC) und APC unterteilt. Je nach Anzahl der Faserkerne gibt es Single-Core- und Multi-Core-Punkte (z. B. MT-RJ).
Glasfaserverbinder sind weit verbreitet und haben viele Varianten. In der eigentlichen Anwendung Prozess unterscheidet man im allgemeinen nach der Struktur des optischen Faserverbinder. Im Folgenden sind einige gemeinsame LWL-Steckverbinder:
FC-Typ LWL-Stecker
Dieser Anschluss wurde zuerst von NTT aus Japan entwickelt. FC ist die Abkürzung für Ferrule Connector, was darauf hinweist, dass die externe Verstärkungsmethode eine Metallhülse und die Befestigungsmethode ein Spannschloss ist. Frühestens beim FC-Steckverbinder war die passende Endfläche des verwendeten Keramikstifts eine Flachkontaktmethode (FC). Diese Art von Verbinder hat eine einfache Struktur, eine bequeme Bedienung und eine einfache Herstellung, aber das Faserende ist empfindlicher gegenüber Feinstaub und neigt zur Fresnel-Reflexion, was es schwierig macht, die Rückflussdämpfungsleistung zu verbessern. Später wurde diese Art von Verbinder unter Verwendung eines Stifts (PC) mit einer kugelförmigen Gegenfläche verbessert, und die äußere Struktur blieb unverändert. Dies macht die Einfügedämpfung und Rückflussdämpfung Leistung haben sich deutlich verbessert worden.
SC LWL-Stecker
Dies ist ein Glasfaserverbinder, der von der NTT Corporation aus Japan entwickelt wurde. Die Schale ist rechteckig und die Strukturabmessungen der verwendeten Stifte und Kupplungshülsen entsprechen genau denen des FC-Typs. Unter diesen nimmt die Endfläche des Stifts meistens ein PC- oder APC-Schleifverfahren an; Die Befestigungsmethode ist eine Steckschraube ohne Drehung. Diese Art von Steckverbinder ist billig, einfach zu stecken und zu entfernen, geringe Schwankungen des Einsteckverlusts, hohe Druckfestigkeit und hohe Installationsdichte.
ST- und SC-Schnittstellen sind zwei Arten von optischen Faserverbindern. Bei einer 10Base-F-Verbindung ist der Anschluss normalerweise vom ST-Typ. Bei 100Base-FX ist der Anschluss in den meisten Fällen vom Typ SC. Der Kern des ST-Steckers liegt frei und der Kern des SC-Steckers befindet sich im Stecker.
Doppelkegel LWL-Stecker
Das repräsentativste Produkt in dieser Art von Verbinder für optische Fasern wurde von dem Bell Labs in den USA entwickelt. Es besteht aus zwei präzisionsgeformten Enden, einem zylindrischen Stopfen mit Kegelstumpfform und einer Kupplungsbaugruppe mit einer Doppelkegel-Kunststoffhülse im Inneren. Der Glasfaserverbinder DIN47256 ist ein von Deutschland entwickelter Anschluss. Die Strukturgröße des in diesem Verbinder verwendeten Stifts und der Kupplungshülse entspricht der des FC-Typs, und bei der Endflächenbehandlung wird das PC-Schleifverfahren angewendet. Im Vergleich zum FC-Steckverbinder ist seine Struktur komplizierter. Die interne Metallstruktur verfügt über eine Feder zur Steuerung des Drucks, wodurch eine Beschädigung der Endfläche durch übermäßigen Einführdruck vermieden werden kann. Darüber hinaus ist die mechanische Präzision dieses Verbinders hoch, so dass der Einfügungsverlustwert gering ist.
MT-RJ-Stecker
MT-RJ begann mit dem von NTT entwickelten MT-Anschluss mit demselben Verriegelungsmechanismus wie der elektrische RJ-45-LAN-Anschluss. Die optische Faser ist mit den Führungsstiften ausgerichtet, die auf beiden Seiten der kleinen Hülse installiert sind. Um die Verbindung mit dem optischen Transceiver zu erleichtern, ist die optische Faser auf der Anschlussendfläche eine zweikernige Anordnung (0,75 mm Intervall). Es handelt sich um einen Glasfaserverbinder der nächsten Generation mit hoher Dichte, der hauptsächlich für die Datenübertragung verwendet wird.
LC-Glasfaseranschluss
Der LC-Steckverbinder wurde vom berühmten Bell Research Institute erforscht und entwickelt und besteht aus einem praktischen RJ-Verriegelungsmechanismus (Modular Jack). Die Größe der verwendeten Stifte und Hülsen ist halb so groß wie die von normalem SC, FC usw. und beträgt 1,25 mm. Dies kann die Dichte der Lichtwellenleiter Verbinder in dem Lichtwellenleiter Verteilung Rahmen erhöhen. Gegenwärtig haben LC-Steckverbinder in Bezug auf Single-Mode-SFF tatsächlich eine beherrschende Stellung eingenommen, und ihre Anwendungen im Multi-Mode-Bereich sind ebenfalls schnell gewachsen.
MC-Stecker
Im Jahr 2012 entwickelte ein inländisches Kommunikationsunternehmen unabhängig einen MC-Anschluss, der kleiner und dichter als der LC-Anschluss ist. Der Sunsea MC-Glasfaserverbinder ist ein einkerniger Glasfaserverbinder mit hoher Dichte, der für verschiedene Anlässe mit hoher Dichte geeignet ist. Wie ein zentraler Computerraum mit großer Kapazität und ein Rechenzentrum mit hoher Dichte. Die Dichte von MC-Glasfasersteckverbindern ist hoch und kann bis zu doppelt so hoch sein wie die von LC-Steckverbindern im selben Raum. Es ist der kleinste und dichteste Stecker der Welt.
Die Hauptparameter:
Glasfaseranschluss kann sich auch auf FICON beziehen—— FIber Connector und G5-Server wurden 1998 im IBM Mainframe-Kanal gestartet. Basierend auf dem Fibre Channel-Standard wurde die ESCON-Halbduplex-Übertragungsrate von 17 MB / s auf Vollduplex-100 MB / s erhöht. Jeder FICON-Kanal kann bis zu 4000 E / A-Vorgänge pro Sekunde unterstützen, was 8 ESCON-Kanälen entspricht.
Der Glasfaser Steckverbindern ist eine Vorrichtung zur abnehmbaren (beweglichen) Verbindung zwischen Lichtwellenleiter und Lichtwellenleiter. Es verbindet die beiden Endflächen der optischen Faser präzise, so dass die von der sendenden optischen Faser abgegebene optische Energie maximal an die empfangende optische Faser gekoppelt werden kann und die Auswirkungen auf das System aufgrund ihres Eingriffs in die optische Verbindung minimiert werden. Dies ist die Grundvoraussetzung für Glasfaser Steckverbindern. Glasfaser Steckverbindern beeinträchtigen bis zu einem gewissen Grad die Zuverlässigkeit und Leistung des optischen Übertragungssystems.
Grundlegende Einführung des Glasfaser Steckers
Es wird für wieder steckbare Verbindungsvorrichtungen zwischen optischen Fasern verwendet, die auch als optische Faserverbindungen bezeichnet werden. Die wichtigsten Leistungsparameter (und typischen Werte) sind:
Einfügungsverlust (<0,5 dB), Wiederholbarkeit des Steckers und Austauschbarkeit zwischen den Steckverbindern (500-fache Änderungen) usw. Bei Verwendung in Hochgeschwindigkeitsübertragungssystemen mit hoher Kapazität ist auch eine geringe Reflexion erforderlich.
Klassifizierung von Glasfaser Steckverbindern
Das Prinzip des Andockens von GlasfasersteckernGlasfaserverbinder können gemäß verschiedenen Übertragungsmedien in übliche Singlemode- und Multimode-Steckverbinder für optische Fasern auf Siliziumbasis unterteilt werden. Es gibt andere wie: Glasfaserverbinder mit Kunststoffen als Übertragungsmedien; Entsprechend der Struktur des Steckverbinders kann er unterteilt werden in: Verschiedene Formen wie FC, SC, ST, LC, D4, DIN, MU, MT usw. Unter diesen werden ST-Verbinder üblicherweise für Verdrahtungsgeräte verwendet, wie beispielsweise Glasfaserverteilungsrahmen, Lichtleitermodule usw.; Die SC- und MT-Anschlüsse werden normalerweise auf der Seite der Netzwerkgeräte verwendet. Entsprechend der Form der Faserendfläche wird sie in FC, PC (einschließlich SPC oder UPC) und APC unterteilt. Je nach Anzahl der Faserkerne gibt es Single-Core- und Multi-Core-Punkte (z. B. MT-RJ).
Glasfaserverbinder sind weit verbreitet und haben viele Varianten. In der eigentlichen Anwendung Prozess unterscheidet man im allgemeinen nach der Struktur des optischen Faserverbinder. Im Folgenden sind einige gemeinsame LWL-Steckverbinder:

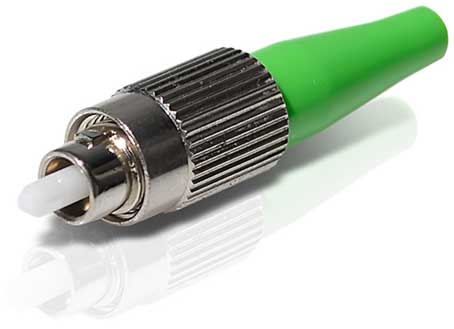

FC-Typ LWL-Stecker
Dieser Anschluss wurde zuerst von NTT aus Japan entwickelt. FC ist die Abkürzung für Ferrule Connector, was darauf hinweist, dass die externe Verstärkungsmethode eine Metallhülse und die Befestigungsmethode ein Spannschloss ist. Frühestens beim FC-Steckverbinder war die passende Endfläche des verwendeten Keramikstifts eine Flachkontaktmethode (FC). Diese Art von Verbinder hat eine einfache Struktur, eine bequeme Bedienung und eine einfache Herstellung, aber das Faserende ist empfindlicher gegenüber Feinstaub und neigt zur Fresnel-Reflexion, was es schwierig macht, die Rückflussdämpfungsleistung zu verbessern. Später wurde diese Art von Verbinder unter Verwendung eines Stifts (PC) mit einer kugelförmigen Gegenfläche verbessert, und die äußere Struktur blieb unverändert. Dies macht die Einfügedämpfung und Rückflussdämpfung Leistung haben sich deutlich verbessert worden.

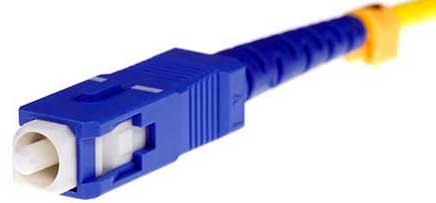

SC LWL-Stecker
Dies ist ein Glasfaserverbinder, der von der NTT Corporation aus Japan entwickelt wurde. Die Schale ist rechteckig und die Strukturabmessungen der verwendeten Stifte und Kupplungshülsen entsprechen genau denen des FC-Typs. Unter diesen nimmt die Endfläche des Stifts meistens ein PC- oder APC-Schleifverfahren an; Die Befestigungsmethode ist eine Steckschraube ohne Drehung. Diese Art von Steckverbinder ist billig, einfach zu stecken und zu entfernen, geringe Schwankungen des Einsteckverlusts, hohe Druckfestigkeit und hohe Installationsdichte.
ST- und SC-Schnittstellen sind zwei Arten von optischen Faserverbindern. Bei einer 10Base-F-Verbindung ist der Anschluss normalerweise vom ST-Typ. Bei 100Base-FX ist der Anschluss in den meisten Fällen vom Typ SC. Der Kern des ST-Steckers liegt frei und der Kern des SC-Steckers befindet sich im Stecker.
Doppelkegel LWL-Stecker
Das repräsentativste Produkt in dieser Art von Verbinder für optische Fasern wurde von dem Bell Labs in den USA entwickelt. Es besteht aus zwei präzisionsgeformten Enden, einem zylindrischen Stopfen mit Kegelstumpfform und einer Kupplungsbaugruppe mit einer Doppelkegel-Kunststoffhülse im Inneren. Der Glasfaserverbinder DIN47256 ist ein von Deutschland entwickelter Anschluss. Die Strukturgröße des in diesem Verbinder verwendeten Stifts und der Kupplungshülse entspricht der des FC-Typs, und bei der Endflächenbehandlung wird das PC-Schleifverfahren angewendet. Im Vergleich zum FC-Steckverbinder ist seine Struktur komplizierter. Die interne Metallstruktur verfügt über eine Feder zur Steuerung des Drucks, wodurch eine Beschädigung der Endfläche durch übermäßigen Einführdruck vermieden werden kann. Darüber hinaus ist die mechanische Präzision dieses Verbinders hoch, so dass der Einfügungsverlustwert gering ist.

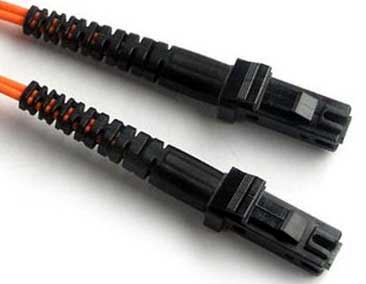

MT-RJ-Stecker
MT-RJ begann mit dem von NTT entwickelten MT-Anschluss mit demselben Verriegelungsmechanismus wie der elektrische RJ-45-LAN-Anschluss. Die optische Faser ist mit den Führungsstiften ausgerichtet, die auf beiden Seiten der kleinen Hülse installiert sind. Um die Verbindung mit dem optischen Transceiver zu erleichtern, ist die optische Faser auf der Anschlussendfläche eine zweikernige Anordnung (0,75 mm Intervall). Es handelt sich um einen Glasfaserverbinder der nächsten Generation mit hoher Dichte, der hauptsächlich für die Datenübertragung verwendet wird.

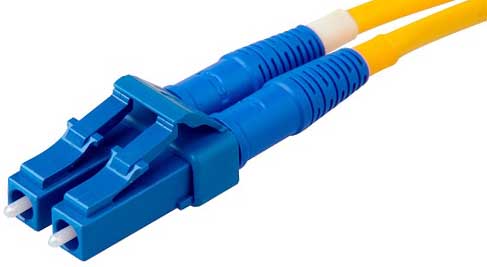

LC-Glasfaseranschluss
Der LC-Steckverbinder wurde vom berühmten Bell Research Institute erforscht und entwickelt und besteht aus einem praktischen RJ-Verriegelungsmechanismus (Modular Jack). Die Größe der verwendeten Stifte und Hülsen ist halb so groß wie die von normalem SC, FC usw. und beträgt 1,25 mm. Dies kann die Dichte der Lichtwellenleiter Verbinder in dem Lichtwellenleiter Verteilung Rahmen erhöhen. Gegenwärtig haben LC-Steckverbinder in Bezug auf Single-Mode-SFF tatsächlich eine beherrschende Stellung eingenommen, und ihre Anwendungen im Multi-Mode-Bereich sind ebenfalls schnell gewachsen.

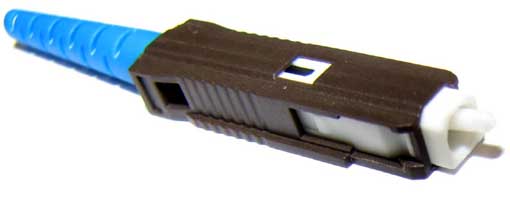

MU-Stecker
Der MU-Anschluss (Miniature Unit Coupling) ist der weltweit kleinste Single-Core-Glasfaseranschluss, der von NTT auf der Grundlage des am häufigsten verwendeten SC-Anschlusses entwickelt wurde. Der Verbinder verwendet eine Hülse mit einem Durchmesser von 1,25 mm und einen selbsthaltenden Mechanismus. Sein Vorteil besteht darin, dass eine Installation mit hoher Dichte erreicht werden kann. Unter Verwendung der MU-Hülse mit 1,25 mm Durchmesser hat NTT die MU-Steckverbinderserie entwickelt. Sie verfügen über Steckdosen (Serie MU-A) für die optische Kabelverbindung. Rückwandplatinenanschluss mit Selbsthaltemechanismus (MU-B-Serie) und vereinfachtem Sockel (MU-SR-Serie) zum Anschließen von LD / PD-Modulen und Steckern. Mit der raschen Entwicklung von Glasfasernetzen in Richtung größerer Bandbreite und Kapazität und der weit verbreiteten Anwendung der DWDM-Technologie wird auch die Nachfrage nach MU-Steckverbindern schnell wachsen.
Der MU-Anschluss (Miniature Unit Coupling) ist der weltweit kleinste Single-Core-Glasfaseranschluss, der von NTT auf der Grundlage des am häufigsten verwendeten SC-Anschlusses entwickelt wurde. Der Verbinder verwendet eine Hülse mit einem Durchmesser von 1,25 mm und einen selbsthaltenden Mechanismus. Sein Vorteil besteht darin, dass eine Installation mit hoher Dichte erreicht werden kann. Unter Verwendung der MU-Hülse mit 1,25 mm Durchmesser hat NTT die MU-Steckverbinderserie entwickelt. Sie verfügen über Steckdosen (Serie MU-A) für die optische Kabelverbindung. Rückwandplatinenanschluss mit Selbsthaltemechanismus (MU-B-Serie) und vereinfachtem Sockel (MU-SR-Serie) zum Anschließen von LD / PD-Modulen und Steckern. Mit der raschen Entwicklung von Glasfasernetzen in Richtung größerer Bandbreite und Kapazität und der weit verbreiteten Anwendung der DWDM-Technologie wird auch die Nachfrage nach MU-Steckverbindern schnell wachsen.
MC-Stecker
Im Jahr 2012 entwickelte ein inländisches Kommunikationsunternehmen unabhängig einen MC-Anschluss, der kleiner und dichter als der LC-Anschluss ist. Der Sunsea MC-Glasfaserverbinder ist ein einkerniger Glasfaserverbinder mit hoher Dichte, der für verschiedene Anlässe mit hoher Dichte geeignet ist. Wie ein zentraler Computerraum mit großer Kapazität und ein Rechenzentrum mit hoher Dichte. Die Dichte von MC-Glasfasersteckverbindern ist hoch und kann bis zu doppelt so hoch sein wie die von LC-Steckverbindern im selben Raum. Es ist der kleinste und dichteste Stecker der Welt.
Die Hauptparameter:
|
MC/UPC
|
|
|
Einfügungsverlust (typisch)
|
≤0.30dB
|
|
Einfügungsverlust (zufällig)
|
≤0.50dB
|
|
Rückflussdämpfung
|
≥40dB
|
|
MC/APC
|
|
|
Einfügungsverlust (typisch)
|
≤0.30dB
|
|
Einfügungsverlust (zufällig)
|
≤0.50dB
|
|
Rückflussdämpfung
|
≥60dB
|
Glasfaseranschluss kann sich auch auf FICON beziehen—— FIber Connector und G5-Server wurden 1998 im IBM Mainframe-Kanal gestartet. Basierend auf dem Fibre Channel-Standard wurde die ESCON-Halbduplex-Übertragungsrate von 17 MB / s auf Vollduplex-100 MB / s erhöht. Jeder FICON-Kanal kann bis zu 4000 E / A-Vorgänge pro Sekunde unterstützen, was 8 ESCON-Kanälen entspricht.
